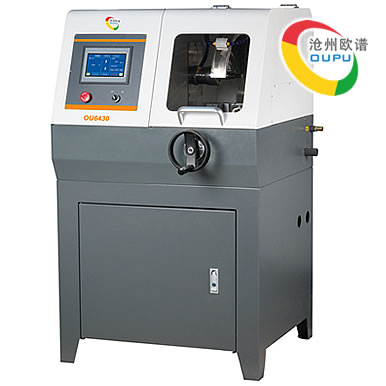

产品名称：OU6430金相试样自动切割机

一、产品概述

      OU6430自动金相切割机采用PLC及触摸屏进行控制，具有非常高的可靠性及强大的控制能力。本切割机不但可以切割直径为100mm以内的圆形工件，还可以切割高100mm、宽300mm以内的长方形试样整机采用全封闭式结构，切割室安全防护罩上配有超大的观察视窗，便于用户观察样品的切割全过程；配备LED照明系统，实现对整个切割室的有效照明;配备循环冷却系统，可保证切割后的试样表面光亮、平整，无烧伤；适用于切割各种金属，非金属材料的试样，以便观察材料金相，岩相组织。具有切割过程自动化，噪音低，操作简便，安全可靠等特点是实验室制样必备设备之一。

二 、技术参数

最大切割直径	80mm	100mm
切割片尺寸	300×2×32mm	350×2.5×32mm
切割方式	自动切割，手动切割、连续切割、脉冲切割
屏幕	7寸触摸屏
Y轴行程	275mm
Y轴切割行程	可设定
Y轴进刀速度	0.01-3mm/s可任意设置
进刀位置	实时显示跟踪
复位方式	自动复位
主轴转速	2800rpm
切割台尺寸	350×305mm
切割平台材质	工件接触面不锈钢
照明	防水LED照明
冷却系统	自动2路水冷
侧面可拆卸挡板	有
夹具	螺纹夹具
电机功率	3KW
电源	三相四线380V 50HZ
切割工艺储存	100组
自动循环水箱	50L
尺寸	900×920×670mm
水箱尺寸	685×530×640
净重	290KG

切割工件的时间及切割片消耗量：
（切割工件直径8mm的大概要1.5分钟左右；切割片大约消耗0.4mm左右；切割工件直径25的大概要5分钟左右；切割片大约消耗0.8mm左右）

三、标准配置

名称	数量	备注
自动切割机	1台
水箱	1个
水泵	1个
防锈润滑液	2桶	1L
砂轮片	2片	300×2×32mm 或350×2.5×32mm
管夹	2个
扳手	3把
进水管	1根
排水管	1根
随机资料	1份

四、金相耗材

名称	图片	规格	使用说明	单位	包装
A普通型切割片		300×1.5×32 300×2.0×32	适应切割普通钢铁， 铸铁及淬火钢等， 硬度HRC30～65度	片	100、80、60片/箱
		230×1.2×32 230×1.5×32 230×2.0×32 250×1.2×32 250×1.5×32 250×2.0×32		片	60片/箱
		350×2.5×32		片	40片/箱
		380×2.8×32 400×2.8×32		片	30片/箱
		450×3.2×32		片	20片/箱
B型精致切割片		300×1.5×32 300×2.0×32	适应切割高碳钢、 高速钢及大直径 高硬度淬火钢等， 硬度HRC30～70度	片	100、80、60片/箱
		230×1.2×32 230×1.5×32 230×2.0×32 250×1.2×32 250×1.5×32 250×2.0×32		片	60片/箱
		350×2.5×32		片	40片/箱
		380×2.8×32 400×2.8×32		片	30片/箱
		450×3.2×32		片	20片/箱
C型高档切割片		300×1.5×32 300×2.0×32	适应切割高硬度 黑色金属材料， 硬度HRC30～70度	片	100、80、60片/箱
		230×1.2×32 230×1.5×32 230×2.0×32 250×1.2×32 250×1.5×32 250×2.0×32		片	60片/箱
		350×2.5×32		片	40片/箱
		380×2.8×32 400×2.8×32		片	30片/箱
		450×3.2×32		片	20片/箱
冷却液		1000ml	适用于各类切割机, 保护样品防止过热烧伤， 冷却、润滑、防锈, 获得更好的切割样品。	瓶
