产品名称：OU6618正置金相显微镜

一、主要参数

OU6618正置金相显微镜,观察面向上,方便确定表面目标范围的观察,广泛应用于材料金相检验,电子行业IT,PCB和微颗粒,线材,纤维,表面喷涂,裂纹等研究和分析,是材料,地矿,机械,电子,科研和教学领域的常规装备,并可接配图像处理与分析系统。正置金相显微镜带有同轴落射照明和偏光装置,长工作距平场物镜使视场平坦匀称,成像清晰和衬度好。
金相显微镜是材料,地矿,机械,电子,科研院所和高等院校的常规装备,并可以升级显微摄影摄像和图像处理与分析系统。

二、技术参数

总放大倍率	50×,100×,200×,400×,800×
长工作距物镜	5×,10×,20×,40×,80×,可另选
物镜转换器	外倾五孔滚珠内定位
目镜	WF10×/18mm,可选12.5×,16×
分划目镜	10×,格值0.1mm,视度补偿
测微尺C1	格值0.01/1mm选配2×大物镜或20×目镜,可将放大倍率再扩大1
双目镜筒	铰链式,倾角30°,瞳距55-75mm,屈光度±5D可调
影像输出	三目同步光学输出,标准接口,可100%通光摄影
机械载物台	三层280×270mm,快慢速移动204×204mm带玻璃平台
调焦机构	同轴粗微动,升降30mm,微调2μm,调焦定位和松紧调节
同轴落射照明	可变孔径和视场光阑,带滤色片,卤素灯6V/20W
偏光装置	内切换起/检偏振,起偏器可360°旋转
滤色片	黄/绿/蓝/中性(推进片组)
输入功率	AC220V/50Hz/30VA
仪器包装	64×64×56 cm3
重量	18kg

三、放大倍率和视场

长工作距平场消色差物镜PLL			目镜 WF10×/18
放大倍率	数值孔径NA	工作距离mm	物视场mm	总放大率
5×	0.12	26.1	3.6	50×
10×	0.25	20.2	1.8	100×
20×	0.40	8.80	0.9	200×
50×	0.70	3.68	0.36	500×

四、仪器成套性

(1)仪器主机	(2)目镜筒	(3)标准接口	(4)物镜目镜	(5)分划目镜
(6)测微尺	(7)落射照明	(8)光源灯箱	(9)滤色片	(10)偏光装置
(11)防尘罩盖	(12)备用品	(13)随机文件

五、选配件

1. 长工作距平场物镜：40×,60×,80×,100×油或干
2. 目镜:平场PL12.5×,宽视野WF16×

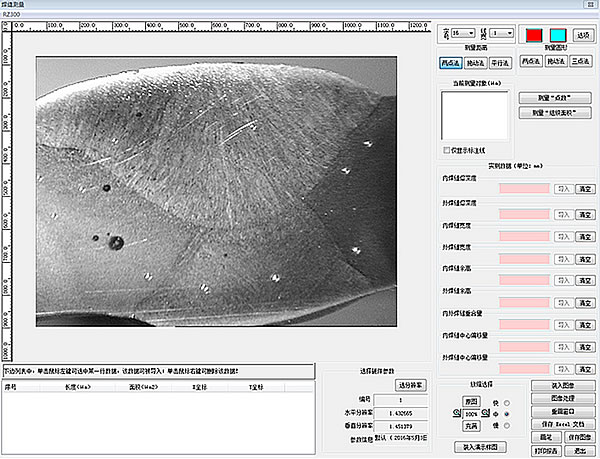

3. 显微摄影摄像与图像处理,金相图像分析系统
4. 金相制样设备：抛光机,预磨机,镶嵌机,切割机及辅料等

六、产品系列

数码摄影金相显微镜 OU6618+D
图像处理金相显微镜 OU6618+V
金相图像分析系统 OU6618+VS
