产品名称：洛氏硬度计压头

一、产品概述

      硬度计金钢石压头是将一颗规定重量的优质金刚石，镶焊在金属基体内，研磨成具有一定技术要求的圆锥几何形状，再经机械加工而成，是硬度计的关键部件，品种有金刚石洛氏压头、维氏压头、显微压头、克努普压头、肖氏压头、超声波压头、高温压头及金刚石触针等。

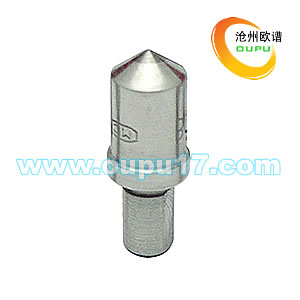

HRA/HRC金刚石压头	HRB球压头

二、技术参数

压头种类	金刚石
总长	25MM
角度	a＝120°
R	0.2mm
示值	HRC 高：0 中：0 低：0
柄体	Φ6.35×10
台阶	Φ8×15

三、洛氏硬度计压头选型表

标尺	压头类型	初试验力（N）	总试验力（N）	应用范围
HRA	金刚石压头	98.07(10kg)	588.4(60kg)	硬质合金、碳化物表面淬火钢、硬化薄钢板
HRD			980.7(100kg)	薄钢板、表面淬火钢
HRC			1471(150kg)	淬火钢、调质钢、冷硬铸铁 HRF 钢球压头
HRF	钢球压头Φ1.5875mm (1/16英寸)		588.4(60kg)	铸铁、铝、镁合金、轴承合金、退火铜合金、薄软钢板等
HRB			980.7(100kg)	软钢、铝合金、铜合金、可锻铸铁、退火钢
HRG			1471(150kg)	磷青铜、铍青铜和可锻铸铁
HRH	钢球压头Φ3.175mm （1/8英寸）		588.4(60kg)	铝、锌、铅等
HRE			980.7(100kg)	轴承合金、锡、硬塑料等软材料
HRK			1471(150kg)	轴承合金、锡、硬塑料等软材料

四、洛氏金刚石压头好坏判别方法

1. 目测法：首先目测观察洛氏金刚石压头金刚石部分是否已经有明显裂痕，如果是测说明洛氏金刚石压头损坏；
2. 用指甲测试法：用指甲表面轻轻顶住洛氏金刚石压头顶角来回磨擦几次，如果指甲表面无深的划花就说明洛氏金刚石压头是好的，反之为损坏
3. 用仪器放大观察法：采用光学投影仪或影像测量仪、工具显微镜把洛氏金刚石压头顶角放大10倍或20倍，观察洛氏金刚石压头顶角处是否还是一个完整的120度顶角，如果洛氏金刚石压头顶角崩裂或磨钝成圆弧角，就说明洛氏金刚石压头已经损坏，需要更换。

五、硬度计压头分类

1、标准压头按照国家检定规程规定的，用于检定标准硬度块的压头；
2、工作压头按照国家检定规程规定的，用于测定试件或试样硬度值的压头；
3、硬度合金球压头以碳化钨为主要成分，具有一定直径的球形压头；
4、球压头由规定直径的钢球和压头体组成的压头；
5、布氏硬度计压头直径为10、5、25、1mm 的钢球或硬质合金球压头;
6、洛氏硬度计圆锥压头圆锥角为120度 ，顶端球面半径为0.2mm 的金刚石圆锥压头。（适用于A、C、D 和N 标尺）；
7、洛氏硬度计球压头直径为1.588mm（适用于B、F、G 和J 标尺）、3.175mm（适用于E、H 和K 标尺）、6.35mm（适用于L 和M 标尺）、12.7mm（适用于R 标尺）的钢球压头；
8、维氏硬度计棱锥压头两相对面夹角为136度 的金刚石或工业宝石等，制成的正四棱锥压头；
9、努氏硬度棱锥压头相对棱夹角分别为172度30分和130度 的金刚石四棱锥压头；
10、横刃棱锥压头两相对面的交线；
11、肖氏硬度计压头（shore hardness indenter） 对称冲头。顶端球面半径为1.0mm 的金刚石压头；
12、压针邵氏、韦氏、巴氏、国际橡胶等硬度计的压头。
13、邵氏A硬度计 压针圆锥角为35度的截头圆锥体，其顶端平面直径为0.79mm ；
14、邵氏D硬度计压针圆锥角为30度，顶端球面半径为0.1mm 的圆锥压针；
15、韦氏硬度计压针圆锥角为60度的截头圆锥体，其顶端平面直径为0.4mm 。该压针适用于铝及铝合金。顶端平面直径为0.4mm 的圆柱体压针，该压针适用于软钢及硬铝；
16、巴氏硬度计压针圆锥角为26度的截头圆锥体，其顶端平面直径为0.157mm 的压针；
17、微型橡胶国际硬度压针直径为0.395mm 的钢球压针；
18、冲头在肖氏和里氏等硬度计中，用来冲击试件的部件；
19、里氏硬度计冲头又称冲击体，由碳化钨和金刚石制成。除E 型冲头由金刚石制成，其他形式均由碳化钨制成。有D、DC、D+15 、G、E、C 型六种，G 型球直设为5mm，其他型式球头直径为3mm。
