产品名称：OU2562S型显微维氏硬度计

一、产品概述

      OU2562S型数显自动转塔型显微维氏硬度计是光、机、电一体化的高新技术产品，采用闭环式加载控制系统，试验力精度高，示值的重复性及稳定性佳。该仪器采用全新的高分辨率显示屏，显示直观清晰，操作方便，具备节能模式。配备数显测微目镜，不用查表，也不用输入压痕对角线，在屏幕上直观地显示试验力、压痕长度、保荷时间、测量次数、转换标尺、日期时间，操作时只要测量压痕按目镜按钮，即可自动计算出硬度值并显示在屏幕上。硬度测试结果实时保存，及打印输出，自动计算最大、最小、平均值。

二、主要特点

●高级光学工程师设计的光学系统不仅图像清晰，还可作为简单的显微镜使用，亮度可调，视觉舒服，长时间操作不容易疲劳；
●工业显示屏LCD大屏幕显示屏上能显示试验方法、试验力、测量压痕长度、硬度值、保持时间，测量次数并能键入年、月、日期，试验结果和数据处理等；
●铸铝壳体一次成型，结构稳定不变形，汽车烤漆档次高，抗划伤能力强，使用多年依然光亮如新；
●我司具备自行研发设计，生产加工的能力，我们的机器终身提供配件更换和维护升级服务；
●可现实测量长度直接确认得出硬度值；
●可实现：观察—测试—测量的位置切换由自动转塔完成；
●配LCD大屏幕；LCD大屏幕显示屏方便观察，测试条件，试验过程直观明了；
●可选配内置打印机；试验结果和测试数据直接打印；

三、适用范围

●热处理、渗碳层、陶瓷、钢、有色金属
●薄板、金属薄片、电镀层、微小试件
●氮化层、渗碳层和淬火硬化层梯度测量
●适用于平行平面和微小零件及超薄零件的精密维氏硬度测量

四、主要技术参数

测量范围	5-9999HV
硬度标尺	HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1、HV2
试验力	25gf、 50gf、100gf、200gf、300gf、500gf、1kgf、2kgf 0.245N、0.49N、0.98N、1.96N、2.94N、4.9N、9.8N、19.6N
试验力施加方法	自动加卸试验力
显示	保持时间（秒），硬度值
试验力选择	外置式选力旋钮，试验力自动显示在LCD屏上
物镜放大倍数	10×，40×
光通道	双光通道（目镜及CCD摄象通道）
光学系统	1、自动数字式编码器； 2、总放大倍数(μm)：100×（观察）, 400×（测量）； 3、测量范围(μm)： 200；4、分辨率(μm)： 0.0625
保荷时间	5-60S
压头物镜转换	自动
最小分辨率	0.01μm
D1\D2值输入	自动
硬度读取	大屏幕LCD读取
数据输出	内置打印机，RS232接口
试件最大高度	165mm
压头中心至机壁距离	130mm
主机重量	35Kg
电源	AC220V/50/60Hz
外型尺寸	585×200×630mm(长×宽×高)
执行标准	ISO 6507、ASTM E384、JIS Z2244、GB/T 4340.2
X-Y试台	尺寸:100×100 mm、最大移动: 25×25mm、分辨率: 0.01mm
标准配件	主机、十字测量平台、平口夹持台、水平调节螺钉、电源线、 10X数显测微目镜、维氏硬度块、备用保险丝2A、随机资料
选配件	CCD摄像测量系统,努氏压头

备注：

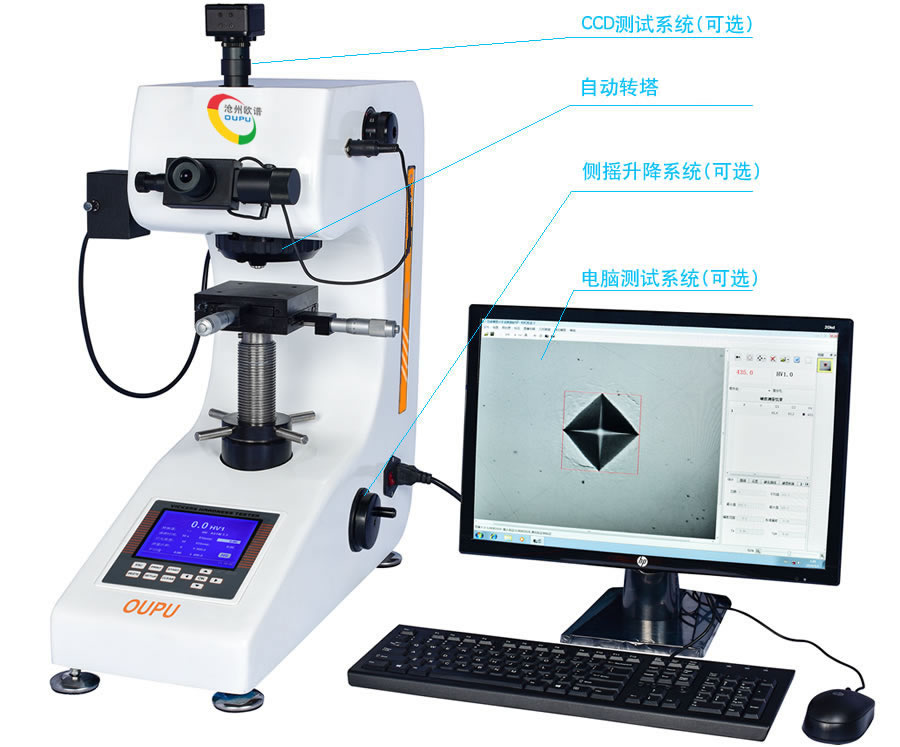

可选配侧摇升降系统，使升降系统更加稳定精准。
可选配内置打印机，测量数据一键打印，也可上传电脑。
可选配硬度计测量软件，消除人为误差，电脑操作，提高效率，精度更加精准。

五、型号选型表

型号
	OU2560	OU2560S	OU2560C	OU2560J	OU2560Q
主要功能	常规显微硬度计 自动转塔(可选) 打印机(可选) 测摇升降(可选) 测试系统(可选)	数显显微硬度计 自动输入对角线长度 大屏显示 自动转塔(可选) 打印机(可选) 测摇升降(可选) 测试系统(可选)	触屏显微硬度计 7寸彩色触摸屏 自动输入对角线长度 自动校准误差 自动转塔(可选) 打印机(可选) 测摇升降(可选) 测试系统(可选)	数显集成显微硬度计 自动输入对角线长度 工业平板电脑一体 自动转塔 打印机 测摇升降 测试系统	全自动显微硬度计 7寸彩色触摸屏 自动输入对角线长度 自动校准误差 自动转塔 XYZ自动调节 打印机 测摇升降 测试系统
测量范围	5-3000HV
试验力	10gf、25gf、50gf、100gf、200gf、300gf、500gf、1kgf 0.098N、0.245N、0.49N、0.98N、1.96N、2.94N、4.9N、9.8N
硬度标尺	HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1
单位转换	布氏、洛氏、努氏		布氏、洛氏、努氏 (主界面可同时显示4个转换标尺，并可切换:ASTM、ISO、JJG标准)
标尺转换	HK努氏
加载控制	自动加载、自动保持、自动卸载
试验力保持时间	5-60s
试验力选择	外置式选力旋钮，试验力自动显示在LCD屏上
物镜放大倍数	10×、40×
光通道	双光通道（目镜及CCD摄象通道）
对角线长度输入	手动	自动	自动	自动	自动
光学系统分辨率	0.25μm	0.0625μm	0.0625μm	0.0625μm	0.0625μm
硬度显示	LCD屏	LCD大屏	7寸液晶触摸屏	工业平板电脑	7寸液晶触摸屏
语言切换	×	×	中英文系统	中英文系统	中英文系统
误差修正	×	×	√	√	√
合格判定	×	×	√	√	√
光学系统	总放大倍数(μm)：100×（观察）, 400×（测量）； 测量范围(μm)： 200；
XY试台	尺寸100×100mm、行程范围:25×25mm、最小读数:0.01 mm
试件最大高度	110mm
压头中心至机壁距离	85mm
电源	AC220V/50/60Hz
重量	35kg
外型尺寸	540×200×530mm(长×宽×高)
