产品名称：OU5100数字式超声波探伤仪
- 产地：中国 品牌：沧州欧谱
- 简介：OU5100全数字便携式超声波探伤仪，它能够快速便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。既用于实验室，也用于工程现场检测。广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。
一、产品概述
沧州欧谱OU5100数字式超声波探伤仪是一款真彩显示全数字式超声波探伤仪，它能够快速便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。既用于实验室，也用于工程现场检测。本仪器广泛应用在各地特检院、建设工程质量检测站、锅炉压力容器制造、工程机械制造业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。二、产品特点
●检测范围：10米(钢、纵波)，透射20米（可扩展）；●可导入客户工件全套检测工艺，会开机就能探伤；
●探头校准、曲线制作等各种操作全程提示，对话框互动，无需看说明书；
●DAC、AVG、回波编码、焊缝图示等工具齐全；
●探伤报告直接导出PDF格式报告，无需安装PC软件；
●高清高亮真彩显示，界面立体，对话框调节；
●重复发射率：10-1000Hz精准调节，高速扫查，绝不漏检；
●8位AD，高速采样，可使用10M探头检测；
●网络远程传输系统文件，可自动进行系统升级；
●IP62防护标准，合金与硅胶结合外壳，坚固耐用，防水防尘，阻尼支架；
●单电8小时连续工作。
三、执行标准
●国家标准：1. JJG 746-2004《中华人民共和国国家计量检定规程-超声波探伤仪》
2. JB/T 10061-1999《A型脉冲反射式超声探伤仪通用技术条件》
3. JB/T 10062-1999《超声探伤用探头性能测试方法》
4. JB/T 9214-1999《A型脉冲反射式超声探伤系统工作性能测试方法》
5. Z2344-93《金属材料脉冲反射式超声探伤检验方法》）
●欧洲标准（EN12668）包括有三个部分：
1. EN12668-1 无损检测-超声检验设备的特性与认证-第1部分：仪器
2. EN12668-2 无损检测-超声检验设备的特性与认证-第2部分：探头
3. EN12668-3 无损检测-超声检验设备的特性与认证-第3部分：综合设备
四、主要功能
●自动校准：一键式自动校准，操作非常便捷，自动测试探头的零点”、“K值”、“前沿”及材料的“声速”；●自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；
●自动增益、回波包络、峰值记忆功能提高了探伤效率；
●φ值计算：直探头锻件探伤，找准缺陷最高波自动换算孔径ф值,大平底自动计算；
●300个独立探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；
●可自由存储、回放1000幅A扫波形及数据（可扩展）；
●外接U盘，内部存储可以随时导出，也可以直接存储无限量的探伤存储文件；
●DAC、AVG自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；
●焊缝图示；
●10余种内置探伤标准可调出，可以自由输入任意行业标准；
●发射脉冲宽度和强度可调；
●高性能安全环保锂电池供电，标配可连续工作8小时以上，选配可增加电池容量到15小时；
●实时时钟记录：实时探伤日期、时间的跟踪记录，并存储；
●数字抑制，不影响增益和线性；
●增益补偿：对表面粗糙度、厚工件远距离探伤等因素造成的Db衰减可进行修正；
●曲面修正：用于曲面工件探伤，可实时显示缺陷周向位置和深度；
●角度和K值两种输入方式；
●回波次数分析；
●回波编码：以不同颜色显示1~9次回波，便于判断缺陷位置；
●裂纹测高：利用端点衍射波自动测量、计算裂纹高度；
●DAC声光报警；
●屏幕的冻结和解冻；
●角度和K值两种输入方式；
●波形填充；
●电源状态指示；
●捕捉标记；
●闸门内波形颜色标记；
●闸门内展宽；
 |
 |
功能菜单 |
主界面 |
 |
 |
回波编码 |
通道管理 |
 |
 |
DAC曲线制作 |
AVG曲线制作 |
 |
 |
双闸门 |
探伤标准选择 |
 |
 |
探伤报告管理 |
探伤报告 |
五、技术参数
检测范围 |
0-10000mm；10米(钢中、纵波)，透射20米(可扩展) |
声速范围 |
100～15000m/s |
增益范围 |
0dB～110dB（设有0.1dB、1dB、2dB、6dB步进值） |
重复发射率 |
10-1000Hz 可调节精准 |
动态范围 |
≥32dB |
垂直线性误差 |
≤2% |
水平线性误差 |
≤0.2% |
分辨力 |
>38dB(5P14) |
灵敏度余量 |
>62dB(深200mmФ2平底孔) |
数字抑制 |
(0～80)%，不影响线性与增益 |
滤波频带 |
0.1～100MHz |
探头频率 |
0.2-15MHz |
采样频率 |
100M |
系统主频 |
200M |
FPGA 主频 |
200M |
报警 |
蜂鸣报警，LED灯报警 |
闸门 |
进波门、失波门；单闸门、双闸门 |

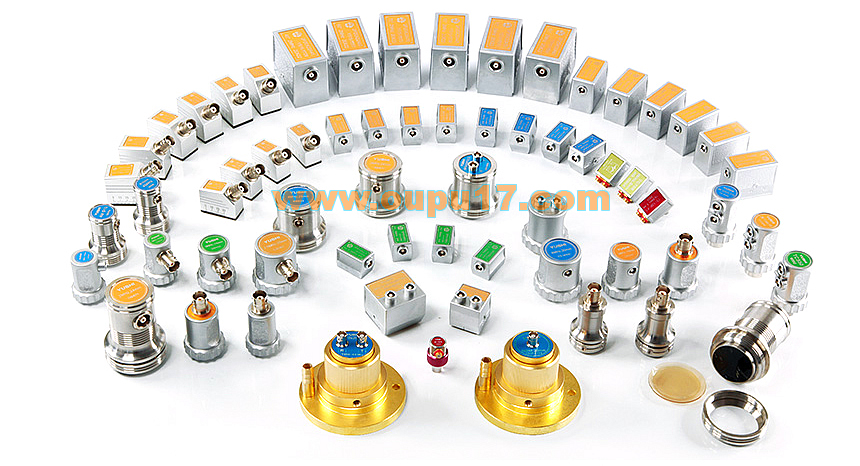

探头类型 |
直探头、斜探头、双晶探头、穿透探头，爬波探头，表面波探头 |
脉冲幅度 |
50V、100V、200V、300V、400V分级选择，适用探头范围广 |
脉冲宽度 |
在30-510范围内连续调节，以匹配不同频率的探头 |
探头阻尼 |
50-400Ω可选，满足灵敏度及分辨率的不同工作要求
|
硬件实时采样 |
高分辨率8位AD转换器，波形高度保真 |
检波方式 |
全波 |
闸门读数 |
单闸门和双闸门读数方式可选；闸门内峰值读数 |
校准方式 |
双弧法 |
探伤工艺导入 |
300个可导入导出 |
参数调节方式 |
快速旋钮/对话框 |
裂纹测高 |
√ |
焊缝图示动态刷新 |
√ |
插头插座 |
BNC/LEMO可选 |
支架 |
单一角度 |
电源 |
直流（DC）9V |
待机时间 |
8小时 |
环境温度 |
-10～50℃ |
相对湿度 |
20～95%RH |
外型尺寸 |
240×160×40 mm |
重量 |
1.0 kg |
六、标准配置
名称 |
数量 |
主机 |
1 |
锂电池 |
1 |
充电器 |
1 |
接头连接电缆 |
1 |
直探头 |
1 |
斜探头 |
1 |
耦合剂 |
1 |
合格证 |
1 |
操作手册 |
1 |
装箱清单 |
1 |
保修卡 |
1 |
包装箱 |
1 |
七、可选配置
名称 |
数量 |
标准试块 |
1 |
充电器 |
1 |
其他种类探头及线缆 |
1 |
耦合剂 |
1 |
仪器背带 |
1 |
八、仪器选型指南
产品图片 |
 |
 |
型号 |
OU5100 |
OU5500 |
探测范围 |
0-10000mm |
0-15000mm |
声速范围 |
1000-15000 |
100-20000 |
动态范围 |
≥32dB |
≥38dB |
增益范围 |
0-110dB |
0-120dB |
分辨力 |
>38dB(5P14) |
>40dB(5P14) |
频带范围 |
0.1～100MHz |
0.2～500MHz |
探头频率 |
0.2～15MHz |
0.2～30MHz |
灵敏度余量 |
＞62dB |
＞65dB |
垂直线性误差 |
≤2% |
≤1.5% |
水平线性误差 |
≤0.2% |
≤0.2% |
采样频率 |
100M |
400M |
系统主频 |
200M |
1G |
FPGA 主频 |
200M |
600M |
重复发射率 |
10-1000Hz |
10-10000Hz |
脉冲幅度 |
50-400V |
50-500V |
脉冲宽度 |
0-510 |
0-510 |
AD位数 |
8位 |
12位 |
探伤通道 |
300个 |
500个 |
裂纹测高 |
● |
● |
焊缝图示 |
● |
● |
自动校准(双弧法) |
● |
● |
自动校准(两孔法) |
○ |
● |
自动校准(V2法) |
○ |
● |
B scan |
○ |
● |
TCG |
○ |
● |
AWS |
○ |
● |
智能验收评定 |
○ |
● |
探伤过程录像 |
○ |
● |
蓝牙 |
○ |
● |
手机APP |
○ |
● |
绝缘子测量 |
○ |
● |
TOFD |
○ |
● |
球化率测量 |
○ |
● |
抗干扰功能 |
○ |
● |
探头自动分析 |
○ |
● |
检波方式 |
全波 |
全波、正半波、负半波、射频检波 |
探头类型 |
直探头、斜探头、双晶、穿透 |
直探头、斜探头、双晶探头、 穿透探头，爬波探头，表面波探头 |
导出报告方式 |
U盘导出PDF报告 |
U盘导出PDF报告 |
支架 |
单一角度 |
自由角度 |
防护等级 |
IP 62 |
IP 65 |
工作时间 |
8小时 |
15小时 |
电池 |
1块 |
2块 |
 |
 |
