一、产品简介

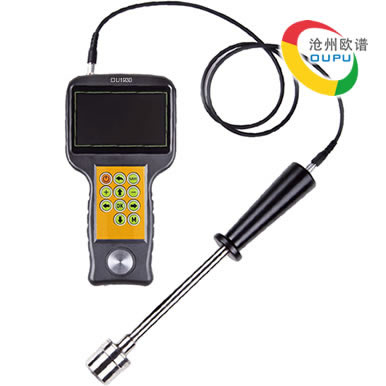

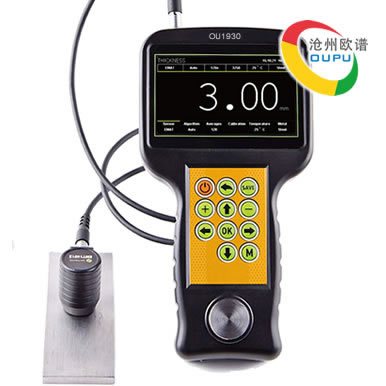

OU1930电磁超声高温腐蚀检测仪是一款无需声耦合剂、非接触式厚度测量的仪器，可实现对金属或导磁性材料的厚度测量。 电磁超声(Electromagnetic Acoustic Transducer,以下简称EMAT)，是无损检测领域出现的新技术，该技术利用电磁耦合方法激励和接收超声波。与传统的超声检测技术相比，它具有精度高、不需要耦合剂、非接触、适于高温检测以及容易激发各种超声波形等优点。在工业应用中，电磁超声正越来越受到人们的关注和重视。二、产品特点
●提离高度可达12MM，透沥青、隔3PE检测。●无需耦合剂、无需打磨、耐粗糙表面。
●涂层、锈蚀不影响。

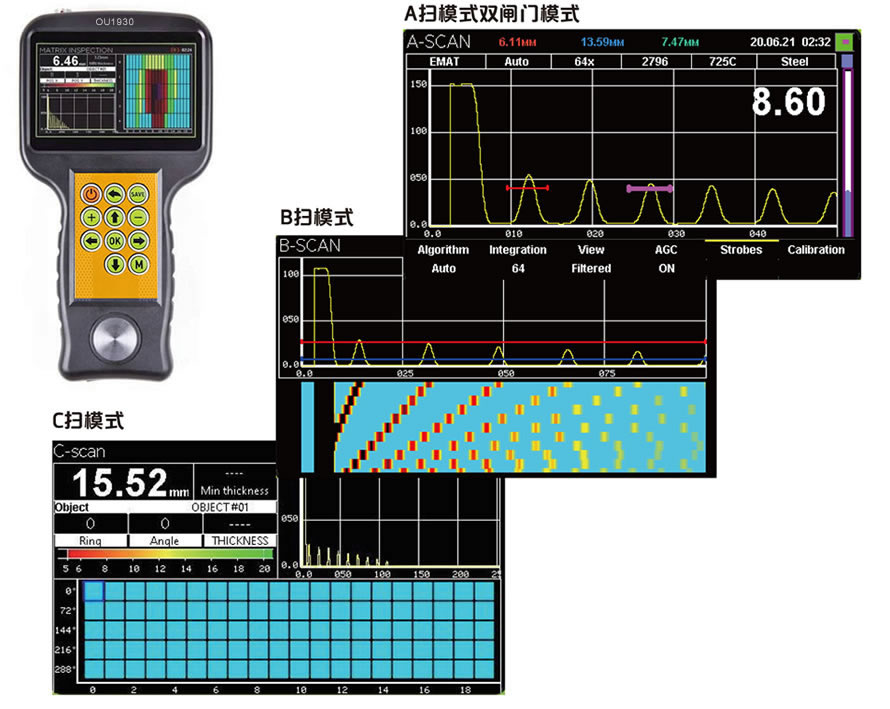

●含A/B/C三种扫描方式。
●抗冲击材料彩屏/全参数及波形显示。
●标配高提离大功率探头/探头与母材测量间隙可达12MM。
●可测量800℃高温检测对象。
●同时标配EMAT电磁超声探头和UT压电超声探头，适应各类测厚场景。
●通过输入特定材料的已知声速和实时温度通过计算补偿得到精确数值。
●通过自身屏幕或者无线平板设备显示波形，间接判断缺陷是否存在。
●精确定位测量母材厚度场景而设计，多探头型号选择。
●机身集成标准试块，快速校准，无需复杂校准操作。
三、工作原理
EMAT 电磁超声技术，由永磁体和交流电的导体组成。交流能量流过非接触线圈产生交变磁场，在母材表面产生涡流。在磁场中运动的带电粒子受到洛伦兹力影响，沿着控制对象的表面反复被改变方向。洛伦兹力有助于涡流区域的微观粒子做受控质点位移震动，母材表面的超声波就此形成。反弹后的超声能量主要通过磁致伸缩效应等直接被非接触的线圈进行检测，返回检测特征值。 |
四、技术参数
测量范围 |
0.5~300mm |
分辨力 |
0.01mm |
测量误差 |
0.08mm |
声速范围 |
1000-9999m/s |
最小曲率范围 |
6mm |
频率范围 |
1-10MHz，步进值为0.1MHz，在软件中可以快速选择 |
声波类型 |
剪切波（横波） |
励磁方式 |
永磁铁，Br 小于13kGs |
波形显示 |
全波、半波、射频波 |
最大提离 |
12mm |
操作换能器和倾斜角度 |
±25 度 |
供电 |
内置锂电池供电，连续工作时间≥7小时 |
温度范围 |
-150-+800℃
|
探头工艺 |
耐磨层，抗撞击、耐磨损，经久耐用 |
探头类型 |
电磁超声/压电 |
校准试 |
标准试块 |
液晶亮度 |
最高800cd/m2，日光下清晰可见 |
主机尺寸 |
232 x 135 x 44 mm |
主机重量 |
≤800g |
标准配置 |
主机、大提离探头、高温探头（800度）、压电探头10MHz（0.5mm到30mm）、 压电双晶探头5MHz，（1.5mm到200mm），压电单晶5MHz(2mm到300mm)、 常规提离探头、碳钢校准试块、探头连接线、充电器、仪器箱，软件 |
可选探头 |
高温探头、常温探头、大功率探头、B扫描探头 |
 |
 |
 |
 |
