一、产品简介

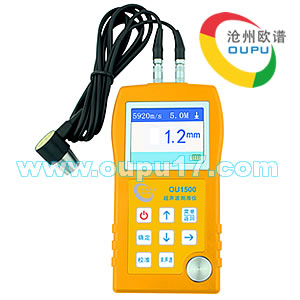

沧州欧谱OU1500型超声波测厚仪是一款利用超声波测量原理，采用高速处理器、高集成芯片设计，实现便携、无损、快速、精准地测量多种材料厚度及声速的高精度测厚仪。适用于能使用超声波以一恒定速度在其内部传播,并能从其背面得到反射的各种材料厚度的测量，如钢铁、各种金属、玻璃、ABS、塑料、PVC，球墨铸铁等材质的厚度测量。二、产品特点
●几乎适合于所有材质的厚度测量:各种金属,玻璃,塑料等材料；●仪器精美，小巧，采用2.3寸彩屏显示，手持式携带方便,适合现场检测；
●测量精度高，测量范围大，单一探头全量程；
●中英文双语言版本；
●校准：标准块校准,声速校准，可通过已知厚度求声速；
●手动关机和自动关机两种，用户可随意选择；
●内置7种常用材料的声速，并可编辑，方便用户使用；
三、超声波测厚仪技术参数
测量范围 |
0.9-220mm（钢） |
显示精度 |
0.1mm |
测量精度 |
±（1%H+0.1）mm |
材料声速 |
1000～9999m/s |
接收带宽 |
1MHz～10MHz(-3dB) |
显示屏 |
2.3寸彩屏 |
工作温度 |
-10～﹢50℃ |
工作湿度 |
20%-90%RH |
电源 |
4.5VDC(三节AAA碱性电池) |
外形尺寸 |
130×70×25mm |
重量 |
125g（不含电池，不含探头） |
标准配置 |
主机、标准探头、耦合剂、随机资料、包装盒 |
四、仪器选型指南
产品图片 |
 |
 |
 |
 |
型号 |
OU1500 |
OU1600 |
OU1800 |
OU1850 |
测量模式 |
脉冲-回波模式 |
脉冲-回波模式 |
脉冲-回波模式 回波-回波模式 |
脉冲-回波模式 回波-回波模式 |
测量范围 |
0.9～220mm |
0.75～500mm |
0.65～500mm |
0.12～2500mm |
显示精确度 |
0.1mm |
0.01mm |
0.01mm |
0.001mm |
测量误差 |
±(1%H+0.1)mm |
±(0.5%H+0.04)mm |
±(0.5%H+0.01)mm |
±0.1%H |
声速范围 |
1000～9999m/s |
1000～9999 m/s |
1000～9999 m/s |
400～19999 m/s |
穿透涂层范围 |
× |
× |
2.0～100mm |
0.15～1500mm |
公英制转换 |
× |
√ |
√ |
√ |
背光 |
√ |
√ |
√ |
√ |
声速调节 |
√ |
√ |
√ |
√ |
探头识别 |
× |
√ |
√ |
√ |
反测声速 |
√ |
√ |
√ |
√ |
存储功能 |
× |
√ |
√ |
√ |
通讯功能 |
× |
√ |
√ |
√ |
A/B扫 |
× |
× |
× |
√ |
波形显示 |
× |
× |
× |
√ |
数据统计 |
× |
× |
× |
√ |
增益 |
× |
× |
× |
√ |
频率调节 |
× |
× |
× |
√ |
声程修正 |
× |
× |
× |
√ |
可选探头 |
标准 |
标准、微径、粗晶、高温 |
标准、微径、粗晶、高温 |
标准、微径、粗晶、高温 |
五、材料声速表
材料 |
声速 |
||
In/us |
m/s |
||
铝 |
Aluminum |
0.250 |
6340-6400 |
钢 |
Steel, common |
0.233 |
5920 |
不锈钢 |
Steel, stainless |
0.226 |
5740 |
黄铜 |
Brass |
0.173 |
4399 |
铜 |
Copper |
0.186 |
4720 |
铁 |
Iron |
0.233 |
5930 |
铸铁 |
Cast Iron |
0.173-0.229 |
4400－5820 |
铅 |
Lead |
0.094 |
2400 |
尼龙 |
Nylon |
0.105 |
2680 |
银 |
Silver |
0.142 |
3607 |
金 |
Gold |
0.128 |
3251 |
锌 |
Zinc |
0.164 |
4170 |
钛 |
Titanium |
0.236 |
5990 |
锡 |
Tin |
0.117 |
2960 |
丙烯酸(类)树脂 |
0.109 |
2760 |
|
环氧树脂 |
Epoxy resin |
0.100 |
2540 |
冰 |
Ice |
0.157 |
3988 |
镍 |
Nickel |
0.222 |
5639 |
树脂玻璃 |
Plexiglass |
0.106 |
2692 |
聚苯乙烯 |
Polystyrene |
0.092 |
2337 |
陶瓷 |
Porcelain |
0.230 |
5842 |
聚氯乙烯 |
PVC |
0.094 |
2388 |
石英 |
Quartz glass |
0.222 |
5639 |
硫化橡胶 |
Rubber, vulcanized |
0.091 |
2311 |
聚四氟乙烯 |
Teflon |
0.056 |
1422 |
水 |
Water |
0.058 |
1473 |
