产品名称：PosiTectorRTRH锚纹深度仪

一、产品概述

      美国DeFelsko公司表面粗糙度轮廓仪PosiTectorRTRH利用Testex Press-O-Film 拓片纸，测量喷砂表面和有纹理的涂层表面的轮廓参数 。
PosiTectorRTRH测量喷砂表面和有纹理的涂层表面的HL(波峰波谷高度)值。
      符合ASTM D4417，ISO 8503-5，NACE RP287，SSPC-PA 17，SSPC-SP5，SP6，SP10，SP11-87T等标准。

二、仪器特点

简单	- 测量HL(波峰波谷高度)值 - 读数自动减去50.8微米拓片纸的厚度 - 在确保精度的情况下减少测量次数，最大限度地减少工作量 - 增强型单手菜单操作 - 重置功能可迅速将仪器还原到出厂状态
耐用	- 防酸、防油、防水、防溶剂、防尘 - 坚固，适合试验室和室外的使用 - 带腰夹的防撞橡胶保护套
精确	- 更精确的峰谷高度测量值 - 每台仪器都有可追溯PTB标准的校准证书 - 符合美国和国际标准，包括ISO和ASTM标准
通用	- 可以和DeFelsko公司的超声波测厚仪、涂层测厚仪、露点仪、盐分测量仪、邵氏硬度计、巴氏硬度计共用主机 - 高对比度可逆彩色显示屏，带背光 - 倒转显示，方便读数 - 多语言菜单，包括中文 - 英制公制互换 - 使用碱性电池，可选择充电电池
高效	- 连续显示包括平均值、标准偏差、最大/最小值和测量次数 - 截屏功能，可将屏幕显示存成图片格式 - 通过USB数据线方便的连接到计算机，并且给主机供电 - 可通过计算机下载和浏览主机的数据 - 内置时钟，可标注每个存储数据的时间 - 可通过计算机升级主机的程序



三、主机选择

1型-标准型主机 (Standard)	- 具有上述所列的所有优点 - 可存储2500个数据
3型-高级型主机 (Advanced)	- 可存储1000组共100000个数据 - 测量数据的实时绘图 - 使用屏幕QWERTY键盘添加注释和更改组别名称 - WiFi与PosiSoft.net无线同步并下载软件 - 蓝牙4.0将数据传输到PosiTectorAPP或可选便携式打印机。BLE API可集成到第三方软件中 - 主机存储的其他探头的数据，比如厚度、盐分、露点温度，硬度等，都在不同的组别里

四、技术参数

型号	RTRH1	RTRH3
主机	标准型	高级型
HL测量范围	20~115μm / 0.8~4.5mils
HL测量精度	±5μm / ±0.2mil
HL测量分辨率	1μm / ±0.1mil
加载面直径	Φ6.35mm / Φ0.25inch
加载压力	110gf / 1.1N
主机尺寸	137 x 61 x 31mm
主机重量	140g(不含电池)
标准配置	主机、探头、不锈钢压棒、酒精清洁棉片(5张)、清洁胶泥、厚度试片、带腰夹的橡胶保护套、 腕带、3节7号电池、USB数据线、尼龙便携软包、中英文说明书、出厂证书

五、Testex Press-O-Film拓片纸

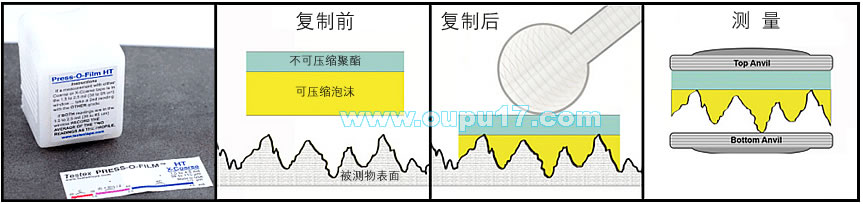

Testex Press-O-Film拓片纸由一层可压缩泡沫组成，该泡沫附着在一层高度均匀厚度的不可压缩聚酯薄膜上。当压在粗糙的钢表面上时，泡沫会形成表面的压痕或反向复制。

型号和参数

型号	订货号	应用范围
Coarse(C)	R-PRESS	20~64μm / 0,8~2.5mils
X-Coarse(XC)	R-PRESSX	40~115μm / 1.5~4.5mils

六、使用方法

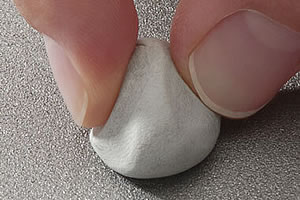

	第一步 准备 使用清洁胶泥清除被测物表面的灰尘、碎片或残留的喷砂介质，方法是用手指将清洁胶牢牢地压在被测物表面上，然后将其清除。

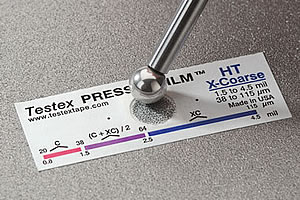

	第二步 复制 - 撕下一条背面有背胶的拓片纸，贴在被测物表面上。 - 使用随机附带的不锈钢压杆的圆形末端，牢牢压拓片纸。以圆周和x-y摩擦的方式施加足够的压力，持续30-60秒，用以完全压缩拓片纸的所有部分。一般来说压缩过多比压缩过少更准确。 - 完成后，从表面取下拓片纸。

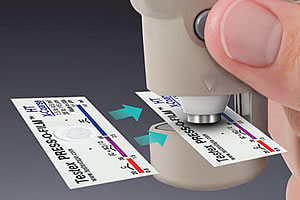

	第三步 测量 - 将复制好的拓片纸插入测量口。确保拓片纸位置正确，以便复制区域位于探头开口的中心，粘合剂(粘性)面朝下。 - 定位拓片纸后，用力按下探头两侧的按钮，并保持不动，直到RTRH发出哔哔声并显示测量值(会自动从测量值中减去拓片纸的厚度)。
