测量范围：25-110HS 误差正负1HS
OU2610轧辊硬度计配备专业测试轧辊和石墨的DR冲击装置
不同于其它品牌只有一种轧辊材料，新增铸钢轧辊、锻钢轧辊、铸铁轧辊3种材料，使测试更加准确，更切合实际。
一、概述
沧州欧谱OU2610便携式里氏硬度计重磅推出的高端便携式硬度计打印功能一体机，方便用户打印测试结果，特别适合外出硬度检测使用，是性价比高的一款便携硬度计。仪器采用流线型人体工学结构设计，配有标准支架，采用大屏幕OLED 128×64点阵显示器，信息丰富、直观。无死角，方便操作和读值。依据里氏硬度测量原理，可以方便快捷地对多种金属材料进行测量，即刻显示硬度测量值的同时，可以在不同硬度制式间自由转换，可预先设置公差限，超出范围自动报警．该产品采用国际流行的热敏打印机与仪器集成为一体，并具工作安静、打印速度快，可以现场打印检测报告。依托稳定的低功耗IC集成电路，采用高对比度的段码液晶显示，操作简单、方便。七种异型冲击装置无需校准，自动识别．USB接口传输，大容量存储，并附有PC机人性化数据处理软件及USB即插即用数据线缆，200个小时的待机时间，内置镍氢可充电电池及充电控制电路，携带方便．特别适合工作现场和野外作业。二、特点
·针对轧辊肖氏硬度测量设计独立系统，支持轧辊专业测量和非轧辊专业状态。·设计依据标准：《里氏硬度计技术条件》B/T 9378-2001；采用D型高精度冲击装置，可以对多种金属材料进行检测。
·一台主机可配备7种不同冲击装置使用，自动识别冲击装置类型,更换时无需重新校准。
·支持"锻钢(Steel)"材料，当用D/DC型冲击装置测试"锻钢"试样时，可直接读取HB值，无需人工查表。
·采用128×64大屏幕OLED先进液晶显示屏主动发光,无视角。
·工业化壳体设计，坚固、小巧、便携、可靠性高，适用于恶劣操作环境，抗震动、冲击和电磁干扰；
·全中文显示，菜单式操作，操作简单、方便。
·具有示值软件校准功能。
·可存储最大600组(冲击次数32～1)硬度测量数据，每组数据包括单次测量值、平均值、冲击方向、次数、材料、硬度制等信息。
·显示屏上有剩余电量指示图标，可实时显示电池剩余电量。具有充电过程指示，操作者可随时了解充电程度。
·配备微机软件(可选配置)，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告、批量设定仪器参数等丰富功能，满足质量保证和管理的更高要求。
·内置镍氢可充电电池及充电控制电路；可连续工作不小于200小时；具有自动休眠、自动关机等节电功能。
·热敏打印机与仪器集成为一体，工作安静、打印速度快，可以现场打印检测报告。
·有USB接口，可以方便、快捷地与PC机进行数据交换。可配备微机软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告、批量设定仪器参数等丰富功能，满足质量保证和管理的更高要求。
三、主要应用领域
·模具型腔。·轴承及其它零件。
·压力容器、汽轮发电机组及其设备的失效分析。
·重型工件。
·已安装的机械或永久性组装部件。
·试验空间很狭小的工件。
·要求对测试结果有正规的原始记录。
·金属材料仓库的材料区分。
·大型工件大范围内多处测量部位的快速检验。
四、技术参数
测量范围 |
(170-960)HLD,(17-68.5)HRC,(19-651)HB,(80-976)HV,(25-110)HS,(59-85)HRA(13 -100)HRB |
测量材料 |
钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、 铜锌合金(黄铜)、铜锡合金(青铜)、纯铜、锻钢、铸钢轧辊、锻钢轧辊、铸铁轧辊 |
测量方向 |
支持360°(垂直向下、斜下、水平、斜上、垂直向上) |
硬度制式 |
里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、维氏(HV)、肖氏(HS) |
测试精度 |
示值误差±4HLD：±1 HRC：±1 HB：示值重复性±4HLD |
显示 |
OLCD,128×64图形点阵显示器 |
数据存储 |
最大600组(冲击次数32～1) |
工作电压 |
6V镍氢电池组 |
持续工作时间 |
约200小时(不开背光时) |
打印方式 |
热敏式 |
上下限设置范围 |
(170-960)HLD |
通讯接口 |
USB2.0 |
外形尺寸 |
210×85×45mm(主机) |
重 量 |
约0.6kg(主机) |
相对湿度 |
≤90％ |
操作温度 |
－20～+60℃ |
存储温度 |
-30℃～+60℃ |
使用环境 |
周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘 |
五、标准配置
标准配置
|
序号 |
名称 |
数量 |
1 |
仪器主机 |
1台 |
|
2 |
D型冲击装置 |
1只 |
|
3 |
标准里氏硬度块 |
1块 |
|
4 |
尼龙刷A |
1只 |
|
5 |
小支承环 |
1只 |
|
6 |
电源适配器(充电器) |
1只 |
|
7 |
打印纸 |
1卷 |
|
8 |
随机资料 |
1份 |
|
9 |
ABS仪器箱 |
1只 |
|
10 |
数据传输及分析软件光盘 |
1套 |
|
11 |
通信电缆 |
1条 |
六、可选配置(异型冲击装置)
选择配置
|
序号 |
名称 |
数量 |
备注 |
1 |
异型冲击装置 |
7种 |
||
2 |
异型支撑环 |
12个 |
||
3 |
冲击球头 |
2种 |
||
4 |
尼龙刷B |
1个 |
G型冲击装置时使用 |
|
5 |
更换冲击球头工具 |
1只 |
七、开机显示与简要说明

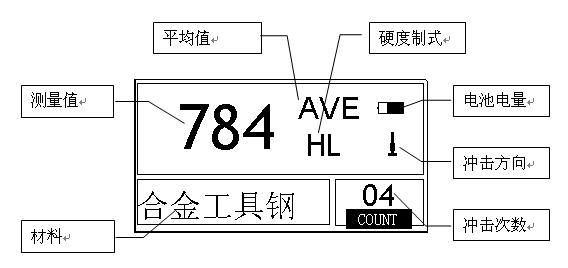

开机后仪器会自动进入主显示界面，如下图所示：
主显示界面说明
材 料：当前设定的材料。
冲击方向：当前冲击方向。
硬度制式：当前测量值的硬度制式。
电池电量：不充电时显示剩余电量，充电时显示充电程度。
测 量 值：当前单次测量值（无平均值提示），当前平均值（有平均值提示）。
显示"-HI-"表示超过转换或测量范围，"-LO-"表示低于转换或测量范围。
冲击次数：测量时显示已经完成的冲击次数，用按键设置冲击次数时显示设置的冲击次数，浏览单次测量值时显示单次测量值的对应次数。
平均值图标：达到设定的冲击次数后，平均值图标"AVE"出现。
存储图标：对仪器内的存储器操作时，该图标出现；存储过程中，该图标闪烁显示。
八、USB数据处理软件
·存入：将测量出来的数据存储
·调出：将数据从主机中调出
·打印：将数据打印输出，A4界面
·超限：设置公差限后的超限显示
·清除：清除测量数据
·连接：设定与主机连接
·断开：设定与主机断开
·下载：把数据下载到本地，实现海量存储
·设置：参数设置
·帮助：即时帮助功能
九、测量范围表：
材料 |
硬度制 |
冲击装置 |
|||||
D/DC |
D+15 |
C |
G |
E |
DL |
||
Steel and cast steel 钢和铸钢 |
HRC |
17.9～68.5 |
19.3～67.9 |
20.0～69.5 |
22.4～70.7 |
20.6～68.2 |
|
HRB |
59.6～99.6 |
47.7～99.9 |
37.0～99.9 |
||||
HRA |
59.1～85.8 |
61.7～88.0 |
|||||
HB |
127～651 |
80～638 |
80～683 |
90～646 |
83～663 |
81～646 |
|
HV |
83～976 |
80～937 |
80～996 |
84～1042 |
80～950 |
||
HS |
32.2～99.5 |
33.3～99.3 |
31.8～102.1 |
35.8～102.6 |
30.6～96.8 |
||
Steel锻钢 |
HS |
32.2～99.5 |
|||||
CWT、ST 合金工具钢 |
HRC |
20.4～67.1 |
19.8～68.2 |
20.7～68.2 |
22.6～70.2 |
||
HV |
80～898 |
80～935 |
100～941 |
82～1009 |
|||
Stainless steel 不锈钢 |
HRB |
46.5～101.7 |
|||||
HB |
85～655 |
||||||
HV |
85～802 |
||||||
GC. IRON 灰铸铁 |
HRC |
||||||
HB |
93～334 |
92～326 |
|||||
HV |
|||||||
NC、IRON 球墨铸铁 |
HRC |
||||||
HB |
131～387 |
127～364 |
|||||
HV |
|||||||
C．ALUM 铸铝合金 |
HB |
19～164 |
23～210 |
32～168 |
|||
HRB |
23.8～84.6 |
22.7～85.0 |
23.8～85.5 |
||||
BRASS 铜锌合金 |
HB |
40～173 |
|||||
HRB |
13.5～95.3 |
||||||
BRONZE铜锡(铝)合金 |
HB |
60～290 |
|||||
COPPER纯铜 |
HB |
45～315 |
|||||
十、异型冲击装置技术参数与适用介绍表
异型冲击装置 |
DC(D)/DL
|
D+15
|
C |
G |
E |
|||||
冲击能量冲击体质量 |
11mJ5.5g/7.2g |
11mJ7.8g |
2.7mJ3.0g |
90mJ20.0g |
11mJ5.5g |
|||||
球头硬度:球头直径:球头材料: |
1600HV3mm碳化钨 |
1600HV3mm碳化钨 |
1600HV3mm碳化钨 |
1600HV5mm碳化钨 |
5000HV3mm金刚石 |
|||||
冲击装置直径:冲击装置长度:冲击装置重量: |
20mm
86(147)/ 75mm
50g |
20mm162mm80g |
20mm141mm75g |
30mm254mm250g |
20mm155mm80g |
|||||
试件最大硬度 |
940HV |
940HV |
1000HV |
650HB |
1200HV |
|||||
试件表面平均粗糙度Ra: |
1.6μm |
1.6μm |
0.4μm |
6.3μm |
1.6μm |
|||||
试件最小重量:可直接测量需稳定支撑需密实耦合 |
>5kg2～5kg0.05～2kg |
>5kg2～5kg0.05～2kg |
>1.5kg0.5～1.5kg0.02～0.5kg |
>15kg5～15kg0.5～5kg |
>5kg2～5kg0.05～2kg |
|||||
试件最小厚度密实耦合硬化层最小深度 |
5mm≥0.8mm |
5mm≥0.8mm |
1mm≥0.2mm |
10mm≥1.2mm |
5mm≥0.8mm |
|||||
球头压痕尺寸 |
||||||||||
硬度300HV时 |
压痕直径压痕深度 |
0.54mm24μm |
0.54mm24μm |
0.38mm12μm |
1.03mm53μm |
0.54mm24μm |
||||
硬度600HV时 |
压痕直径压痕深度 |
0.54mm17μm |
0.54mm17μm |
0.32mm8μm |
0.90mm41μm |
0.54mm17μm |
||||
硬度800HV时 |
压痕直径压痕深度 |
0.35mm10μm |
0.35mm10μm |
0.35mm7μm |
---- |
0.35mm10μm |
||||
冲击装置适用范围 |
DC型测量孔或园柱筒内; DL型测量细长窄槽或孔；D型用于常规测量 |
D+15型接触面细小，加长，适宜测量沟槽或凹入的表面 |
C型冲击力小，对被测表面损伤很小，不破坏硬化层，适合测量小轻薄部件及表面硬化层。 |
G型测量大厚重及 表面较粗糙的铸锻件 |
E型测量硬度极高材料 |
|||||
序号 |
代号 |
型号 |
简图 |
备注 |
1 |
03-03.7 |
Z10-15 |
 |
测外圆柱面R10～R15 |
2 |
03-03.8 |
Z14.5-30 |
测外圆柱面R14.5～R30 |
|
3 |
03-03.9 |
Z25-50 |
测外圆柱面R25～R50 |
|
4 |
03-03.10 |
HZ11-13 |
 |
测内圆柱面R11～R13 |
5 |
03-03.11 |
HZ12.5-17 |
测内圆柱面R12.5～R17 |
|
6 |
03-03.12 |
HZ16.5-30 |
测内圆柱面R16.5～R30 |
|
7 |
03-03.13 |
K10-15 |
 |
测外球面SR10～SR15 |
8 |
03-03.14 |
K14.5-30 |
测外球面SR14.5～SR30 |
|
9 |
03-03.15 |
HK11-13 |
 |
测内球面SR11～SR13 |
10 |
03-03.16 |
HK12.5-17 |
测内球面SR12.5～SR17 |
|
11 |
03-03.17 |
HK16.5-30 |
测内球面SR16.5～SR30 |
|
12 |
03-03.18 |
UN |
 |
测外圆柱面，半径可调R10～∞ |
十一、示值误差和示值重复性
序号 |
冲击装置类型 |
标准里氏硬度块硬度值 |
示值误差 |
示值重复性 |
1 |
D |
760±30HLD |
±6 HLD |
6 HLD |
2 |
DC |
760±30HLDC |
±6 HLDC |
6 HLD |
3 |
DL |
878±30HLDL |
±12 HLDL |
12 HLDL |
4 |
D+15 |
766±30HLD+15 |
±12 HLD+15 |
12 HLD+15 |
5 |
G |
590±40HLG |
±12 HLG |
12 HLG |
6 |
E |
725±30HLE |
±12 HLE |
12 HLE |
7 |
C |
822±30HLC |
±12 HLC |
12 HLC |
