测量化工管道用什么测厚仪好?

  • 资料来源:沧州欧谱检测仪器

  • 一、OU1600超声波测厚仪概述
    OU1600超声波测厚仪是沧州欧谱新研发的智能型金属测厚仪,采用新的高性能、低功耗微处理器技术,基于超声波测量原理,可以测量金属及其它多种材料的厚度,并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行厚度测量,监测它们在使用过程中受腐蚀后的减薄程度,也可以对各种板材和各种加工零件作精确测量。本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

    OU1600型在OU1500型超声波测厚仪基础上增加以下功能

    1.OU1600型分辨力提升到0.01mm

    2.自由更换5种针对不同环境与厚度设计的探头
    3.可以储存5个声速值,方便调用需要的声速

    4.增加LED背光设计更适合光线暗的环境使用

    5.增加储存500组数据功能,方便用户查看

    6.增加测量上下限设制、公英制转换

    7.与电脑连接功能,可以方便的连接电脑直接测量数据
    8.OU1800型在OU1600型基础上增加穿透涂层功能


    二、技术参数
    1.显示方法:高对比度的段码液晶显示,高亮度EL背光;
    2.测量范围:0.75~300mm(钢中),公制与英制可选择;
    3.声速范围:1000~9999 m/s:
    4.分 辨 率:0.01mm
    5.示值精度: ±(0.5%H+0.04)mm H为被测物实际厚度
    6.测量周期:单点测量时4次/秒、扫描模式10次/秒;
    7.存储容量:可存储20组(每组最多99个测量值)厚度测量数据。
    8.工作电压:3V(2节AA尺寸碱性电池串联)
    9.持续工作时间:约100小时(不开背光时)
    10.外形尺寸:150×74×32 mm
    11.整机重量:245g

    三、主要功能 -OU1600管道测厚仪

    1.适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度;
    2.可配备多种不同频率、不同晶片尺寸的双晶探头使用;
    3.具有探头零点校准、两点校准功能, 可对系统误差进行自动修正;
    4.已知厚度可以反测声速,以提高测量精度;
    5.具有耦合状态提示功能;
    6.有EL背光显示,方便在光线昏暗环境中使用;
    7.有剩余电量指示功能,可实时显示电池剩余电量;
    8.具有自动休眠、自动关机等节电功能;
    9.小巧、便携、可靠性高,适用于恶劣的操作环境,抗振动、冲击和电磁干扰;

    四、工作原理
    -OU1600钢管测厚仪
    OU1600超声波测厚仪对厚度的测量,是由探头产生超声波脉冲透过耦合剂到达被测体,一部分超声信号被物体底面反射,探头接收由被测体底面反射的回波,精确地计算超声波的往返时间,并按下式计算厚度值,再将计算结果显示出来。


    五、OU1600超声波测厚仪工作条件

    环境温度:操作温度-20~+50℃
    存储温度:-30℃~+70℃
    相对湿度≤90%
    周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。

    六、仪器配置
    -OU1600超声波测厚仪

    序号

    名称

    数量

    备注

    标准配置

    1

    主机

    1台

    2

    标准探头(5MHz)

    1只

    3

    耦合剂

    1瓶

    4

    ABS仪器箱

    1只

    5

    随机资料

    1份

    可选配置

    6

    粗晶探头(2MHz)

    7

    微径探头(7.5MHz)

    8

    高温探头(5MHz)

    9
    上机软件


    表2 探头选择
    -OU1600超声波测厚仪

    名称

    型号

    频 率
    (MHZ)

    探 头
    直 径

    测量范围

    最小管径

    特性描述

    标准探头

    N05

    5

    10mm

    1.2mm~230.0mm(钢)

    Φ20mm×3.0mm

    通用

    微径探头

    N07

    7

    6mm

    0.75mm~80.0mm(钢)

    Φ15mm×2.0mm

    用于薄壁及小弧面的测量

    粗晶探头

    N02

    2

    22mm

    3.0mm~300.0mm(钢)
    40mm以下(灰铸铁HT200)

    20

    用于铸铁等粗晶材质的测量

    高温探头

    HT5

    5

    14mm

    3~200mm (钢)

    30

    用于温度小于300℃的材料的测量

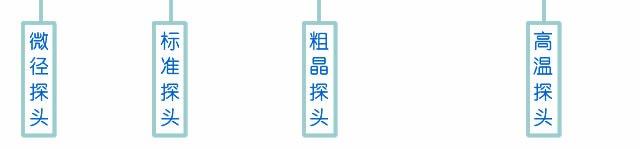

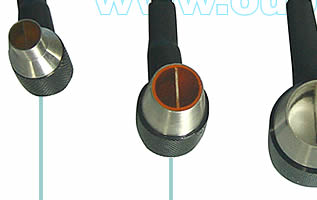

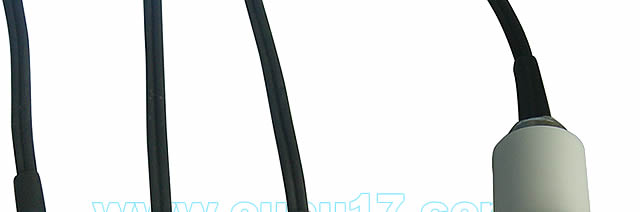

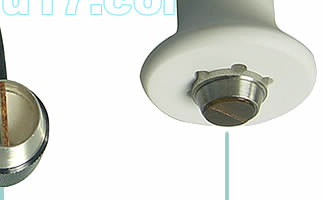

    测厚仪探头
    测厚仪探头 测厚仪探头
    测厚仪探头





    七、材料声速表 -OU1600超声波测厚仪

    材料

    声速

    In/us

    m/s

    Aluminum

    0.250

    6340-6400

    Steel, common

    0.233

    5920

    不锈钢

    Steel, stainless

    0.226

    5740

    黄铜

    Brass

    0.173

    4399

    Copper

    0.186

    4720

    Iron

    0.233

    5930

    铸铁

    Cast Iron

    0.173-0.229

    4400-5820

    Lead

    0.094

    2400

    尼龙

    Nylon

    0.105

    2680

    Silver

    0.142

    3607

    Gold

    0.128

    3251

    Zinc

    0.164

    4170

    Titanium

    0.236

    5990

    Tin

    0.117

    2960

    丙烯酸(类)树脂

    0.109

    2760

    环氧树脂

    Epoxy resin

    0.100

    2540

    Ice

    0.157

    3988

    Nickel

    0.222

    5639

    树脂玻璃

    Plexiglass

    0.106

    2692

    聚苯乙烯

    Polystyrene

    0.092

    2337

    陶瓷

    Porcelain

    0.230

    5842

    聚氯乙烯

    PVC

    0.094

    2388

    石英

    Quartz glass

    0.222

    5639

    硫化橡胶

    Rubber, vulcanized

    0.091

    2311

    聚四氟乙烯

    Teflon

    0.056

    1422

    Water

    0.058

    1473

    八、服务承诺: 本公司所有产品承诺两年内全免费维修,终身保修,易损易耗件价格合理!
